CH6/B-A0(標配）

本儀表不含變送輸出，屬于標配（2路繼電器輸出、萬能輸入）

CH6系列數顯儀特點：

1.萬能輸入：電壓、電流、熱電阻、熱電偶無跳線萬能輸入，簡單靈活

2.電磁兼容：EMC III級，超強的抗干擾能力，適應各種復雜現場

3.寬幅電源：高效率寬電壓的開關電源設計

4.保質5年：平均故障間隔時間（MTBF）大于120萬小時

5.適應性強：溫濕度適應范圍廣，漂移小

注：III級-適用于典型的工業環境。工業工程設備的適用場所，發電廠和戶外高壓變電站繼電器房等可作為這類環境的代表。

II級-適合用于收保護的環境。工程和發電廠的控制室或終端室可作為這類環境的代表。

I-  適用于具有良好保護的環境。計算機房可作為這類環境的代表。

*AC85V~265V(效率高達920%，DC10V~36V.

*整機硬件失效返修率低于千分之五，質保細則按廠家規定。

技術規格

電    源：85V AC~265V AC，120VDC~380VDC，功耗小于6W

              12VDC~36VDC，功耗小于6W

★  注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A， 12VDC/2A配置電源。并注意電源線長度和線徑。

1.工作環境：0℃~50℃，濕度低于90%R.H，不結露。

2.顯示范圍：-1999~9999，小數點位置可設定

3.輸入信號類型：萬能輸入，可通過參數設定選擇

注：0~10VDC輸入訂貨時注明或用戶自行更改，拆開儀表機殼，將儀表主板（輸入信號端子所在電路板）

4.輸入信號端子所在電路板）背面（元器件的反面）SL1間的連線割斷，然后修改輸入信號選擇參數即可。此時儀表只能輸入電壓、電流信號。

5.基本誤差：小于0.5%F.S

6.測量控制周期：0.2秒

7.報警輸出：2點繼電器輸出，觸點容量220V AC，3A

8.變送輸出

9.光電隔離，輸出分辨力1/3000，誤差小于±0.2% F.S

10.直流電流或直流電壓輸出需訂貨時注明，負載能力大于600Ω。

11.直流電流輸出時，可通過設定選擇4mA~20mA，0mA~10mA，0mA~20mA；直流電壓輸出時，可通過設定選擇1V~5V，0V~5V。

12. 0V~10V變送輸出，需訂貨時注明

★ 變送輸出為選裝功能，需在訂貨時注明，否則儀表不具有此功能。

★ 外供12V同時具有A1或A2型號變送輸出功能時，變送輸出負載能力為450Ω

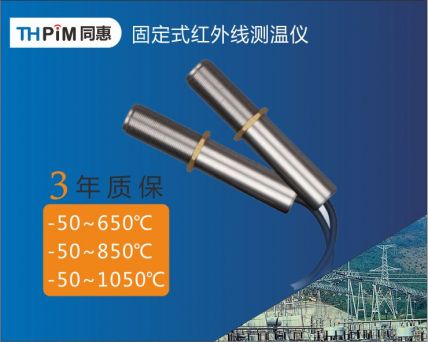

YT30A/YT50A介紹

感謝您選擇YT30A/YT50A紅外測溫儀。

紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。

YT30A/YT50A紅外測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內；易于安裝，不銹鋼殼體上的標準螺紋可與安裝部位快速連接；同時還有各型選件（例如吹掃器、安裝支架、可調安裝支架、吹掃保護套等）以滿足各種工況場合要求。

1.物理描述

a.基本性能

保護：IP65 (NEMA-4)

環境溫度：0 ~60°C

存儲溫度：-20 ~ 80°C

相對濕度：10 – 95%（不結露）

材料：不銹鋼

尺寸：M18×1 ，長106 *18mm

電纜長度：1.5 m (標準) , 3 m, 15 m及特殊規格（定制）

b.電氣參數

工作電源：24 VDC

最大電流：50mA

輸出信號：4~20mA

c．測量參數

光譜范圍：8 ~ 14 m

溫度范圍：YT30A: 0 ~ 300°C 或YT50A：0 ~ 500°C

光學分辨率：20:1

響應時間：300 ms (95%)

測溫精度：測量值的±1%或±1℃，取大值

重復精度：測量值的±0.5%或±1℃，取大值

發射率：0.95固定（0.10-1.00調節可選）

d.接線方法

YT80A介紹

感謝您選擇YT80A紅外測溫儀。

紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。

YT80A紅外測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內；易于安裝，不銹鋼殼體上的標準螺紋可與安裝部位快速連接；同時還有各型選件（例如吹掃器、安裝支架、可調安裝支架、吹掃保護套等）以滿足各種工況場合要求。

1.物理描述

a.   基本性能

保護 ：IP65 (NEMA-4)

環境溫度：0 ~60°C

存儲溫度： -20 ~ 80°C

相對濕度：10 – 95%（不結露）

材料：不銹鋼

尺寸：M18×1，長106 *18mm

電纜長度：1.5 m (標準) , 3 m, 15 m及特殊規格（定制）

b.   電氣參數

工作電源：24 VDC

最大電流：50mA

輸出信號：4~20mA

c ．測量參數

光譜范圍：8 ~ 14 m

溫度范圍：YT80A: 0 ~ 800°C

光學分辨率：20:1

響應時間：300 ms (95%)

測溫精度：測量值的±1%或±1℃，取大值

重復精度：測量值的±0.5%或±1℃，取大值

發射率：0.95固定（0.10-1.00調節可選）


d. 接線方法

download: CH6使用說明書.pdf
